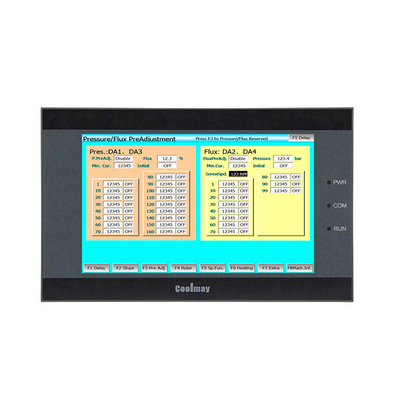

5 اینچ یکپارچه Hmi Plc همه در یک پانل 12DI 4AI / 2AO 10v دمای آنالوگ
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| CPU | پردازنده 32 بیتی 408 مگاهرتز | ROM | NOR Flash 8MB |
|---|---|---|---|
| رم | 64 مگابایت | DI/DO | Max 12DI/12DO |
| DI/DO level | Passive NPN public terminal isolated | DO load | 2A point, 4A/4 point COM, 5A/12 point COM |
| DO تایپ کنید | لوله MOS | پورت دانلود | TYPE-C |
| برجسته کردن | 10v Hmi Plc همه در یک,12DI Hmi Plc همه در یک,Hmi Plc همه در یک پانل,12DI Hmi Plc All In One,Integrated Hmi Plc All In One Panel |
||
توضیحات محصول
5 اینچ یکپارچه Hmi Plc همه در یک پانل 12DI 4AI / 2AO 10v دمای آنالوگ
قوانین نامگذاری
1سری QM3G: سری QM3G-FH
2HMI 43FH: 4.3inch 50FH: 5inch 70FH/70HD/70KFH: 7inch 100FH: 10inch
3ورودی و خروجی دیجیتال (DI/DO) 16: 8DI 8DO 24: 12DI 12DO 38: 20DI 18DO 44: 24DI 20DO 60: 30DI 30DO
4. نوع ماژول M: ماژول اصلی کنترل کننده جهانی
5خروجی دیجیتال (DO) نوع R: رله؛ T: trnasistor ((MOS tube) ؛ RT: هم رله و هم ترانزیستور
6ورودی آنالوگ (AD) 4 کانال برای 43FH / 50FH ، 12 برای 70FH / HD ، 16 برای 70KFH / 100FH
7خروجی آنالوگ (DA) 2 کانال برای 43FH / 50FH، 8 برای 70FH / 70HD / 70KFH / 100FH
8. AI نوع E: ترموپول E ((می تواند به عنوان نوع K T، S یا J پشتیبانی از دمای منفی سفارشی شود)
PT:PT100 PT1000:PT1000 ترمیستور NTC 10K، 50K، 100K A0: 0-20mA A4: 4-20mA V5: 0-5V
V: 0-10V V5_:-5V~5V V_:-10~10V (فقط 7 و 10 اینچ پشتیبانی V5_ و V_)
9نوع AO A0: 0-20mA A4: 4-20mA V5: 0-5V V: 0-10V V5_:-5V~5V
V_:-10~10V ((فقط 7 اینچ و 10 اینچ پشتیبانی ولتاژ منفی پوشش 2 کانال)
10. شمارش سرعت بالا C1 مرحله واحد، شمارش مرحله C2 AB، شمارش مرحله C3 ABZ؛
معمولاً از 6 مرحله ی تک مرحله ای 60KHz پشتیبانی می کند یا 2 AB (Z) 60KHz + 1 AB 10KHz
11. P0:10KHz پالس سرعت بالا;P:100KHz پالس سرعت بالا;به طور معمول 8 کانال,Y0-Y3 100KHz است,Y4-Y7 10KHz است;این شمارش سرعت بالا به علاوه پالس سرعت بالا باید با 480KHz باشد
12. com پورت اختیاری به پارامتر پایه نمودار 1 اشاره دارد
پارامتر
| نمايش | ابعاد | 151*96*36 میلی متر |
| اندازه برش | ۱۴۳*۸۶ میلی متر | |
| نوع | 5 اینچ TFT | |
| ویژگی | صفحه لمسی مقاومت 60K رنگ، پشتیبانی از نمایش پرتره | |
| حافظه | رم | 64MB |
| ROM | NOR Flash 8MB | |
| پردازنده | پردازنده 32 بیتی 408MHz | |
| I/O | DI/DO | حداکثر 12DI/12DO |
| سطح DI/DO | ورودی: NPN منفعل، ترمینال عمومی جدا شده | |
| نوع DO و بارگذاری | لوله MOS: 2A/نقطه، 4A/4 نقطه COM، 5A/12 نقطه COM | |
|
I/O آنالوگ (اختیاری) |
حداکثر 4AI/2AO | |
| نوع AI (اختیاری) |
ترموپول E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ 0~20mA/ 4~20mA/ مخلوط |
|
| نوع AO (اختیاری) | 0~10V /0~5V/ 0~20mA/ 4~20mA/ مخلوط | |
| عملکرد سرعت بالا | شمارش سریع |
یک فاز 6 کانال 60KHz، یا 2 AB 60KHz + 1 AB 10KHz یا 2 ABZ 60KHz + 1 AB فاز 10KHz |
| نبض با سرعت بالا |
8 کانال، Y0-Y3 100KHz است، Y4-Y7 10KHz است. شمارش با سرعت بالا + پالس با سرعت بالا < 480KHz |
|

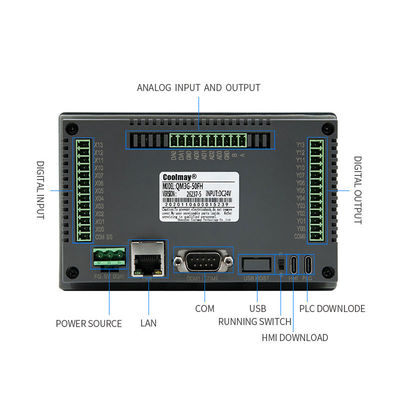

| ارتباط | HMI | پورت دانلود HMI نوع C |
| PLC | 1 TYPE-C، 1 RS232 (پورت برنامه) | |
|
1 پورت RS485 یا 2 پورت RS485 COM (که یکی از آن ها از پورت RS232 پیش فرض تغییر می کند) 1 WIFI (پورت RS232 پیش فرض را استفاده کنید) |
||
| نرم افزار | HMI | نرم افزار برنامه نویسی HMI Coolmay TPworks |
| PLC | سازگار با Mitsubishi GX Developer 8.86 و WORKS 2 |
ویژگی ها
1. عملکرد فوق العاده.PLC سازگار با FX3G / FX3U / FX3S PLC. سریع کار می کند.
2. یکپارچگی بسیار بالا. نقاط دیجیتال حداکثر 30 ورودی و 30 خروجی دارند. خروجی دیجیتال می تواند ترانزیستور، رله یا خروجی مخلوط باشد. آنالوگ می تواند تا 16 ورودی و 8 خروجی داشته باشد.دو پورت PLC COM دارد (Rs232 و USB Port)، 1 پورت دانلود بر روی HMI.
3. پشتیبانی از چند شمارش با سرعت بالا و نبض با سرعت بالا. شتاب و کاهش سرعت مستقل هستند. کل
شمارش و پالس با سرعت بالا نباید بیش از 480KHz باشد.
4. ظرفیت برنامه 32K قدم، 32K ثبت کننده خاموش کردن قدرت، پشتیبانی قطع، مداخله خطی و دایره ای، تنظیم خودکار PID.
5. رمزگذاری ویژه. رمز عبور را به عنوان 12345678 تنظیم کنید تا به طور کامل از خواندن داده ها جلوگیری شود. ((PLC فقط از رمز عبور 8 بیتی پشتیبانی می کند)
6PLC با نرم افزار برنامه نویسی GX Developer8.86Q و GX Works2 سازگار است و HMI نرم افزار mView است.
7. ماژول شبکه می تواند با توجه به الزامات مشتری انتخاب شود برای تحقق کنترل از راه دور.
مدل های بیشتری برای سفارشی سازی در صورت سفارش انبوه پشتیبانی می شوند.
1. عملکرد فوق العاده.PLC سازگار با FX3G / FX3U / FX3S PLC. سریع کار می کند.
2. یکپارچگی بسیار بالا. نقاط دیجیتال حداکثر 30 ورودی و 30 خروجی دارند. خروجی دیجیتال می تواند ترانزیستور، رله یا خروجی مخلوط باشد. آنالوگ می تواند تا 16 ورودی و 8 خروجی داشته باشد.دو پورت PLC COM دارد (Rs232 و USB Port)، 1 پورت دانلود بر روی HMI.
3. پشتیبانی از چند شمارش با سرعت بالا و نبض با سرعت بالا. شتاب و کاهش سرعت مستقل هستند. کل
شمارش و پالس با سرعت بالا نباید بیش از 480KHz باشد.
4. ظرفیت برنامه 32K قدم، 32K ثبت کننده خاموش کردن قدرت، پشتیبانی قطع، مداخله خطی و دایره ای، تنظیم خودکار PID.
5. رمزگذاری ویژه. رمز عبور را به عنوان 12345678 تنظیم کنید تا به طور کامل از خواندن داده ها جلوگیری شود. ((PLC فقط از رمز عبور 8 بیتی پشتیبانی می کند)
6PLC با نرم افزار برنامه نویسی GX Developer8.86Q و GX Works2 سازگار است و HMI نرم افزار mView است.
7. ماژول شبکه می تواند با توجه به الزامات مشتری انتخاب شود برای تحقق کنترل از راه دور.
مدل های بیشتری برای سفارشی سازی در صورت سفارش انبوه پشتیبانی می شوند.
