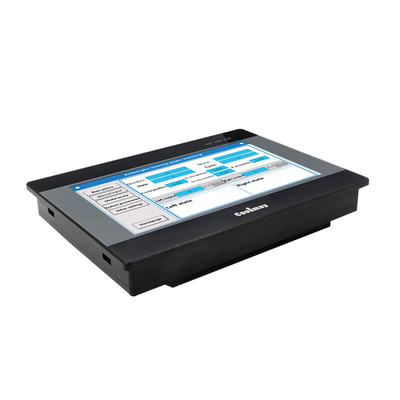

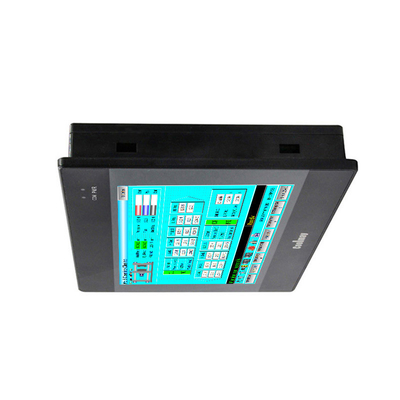

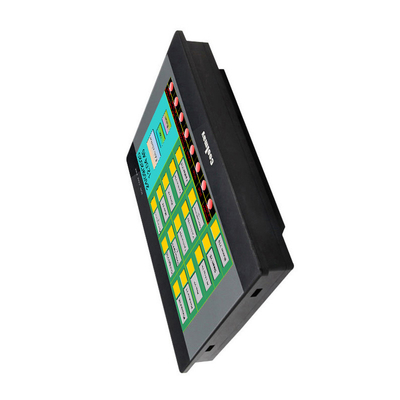

کمپرسور منطقی قابل برنامه ریزی 4 محور 8 محور Stepper Servo Driver Brushless Pwm دو محور کنترل کننده سرعت واحد ماژول
برای نمونه و کوپن رایگان با من تماس بگیرید.
واتس اپ:0086 18588475571
ویچت: 0086 18588475571
اسکایپ: sales10@aixton.com
اگر نگرانی دارید، ما به صورت آنلاین 24 ساعته راهنمایی می کنیم.
xجزئیات محصول
| ROM | NOR Flash 128 مگابایت | رم | 128 مگابایت |
|---|---|---|---|
| DI/DO | حداکثر 12DI/12DO | سطح DI | NPN غیرفعال، ترمینال عمومی ایزوله شده است |
| DO تایپ کنید | رله | سطح DO | معمولاً تماس خشک باز است |
| شمارش با سرعت بالا | 8 channels, Y0-Y3 is 100KHz, Y4-Y7 is 10KHz. 8 کانال، Y0-Y3 100KHz، Y4-Y7 10KHz است. < | پالس با سرعت بالا | 6 کانال تک فاز 60 کیلوهرتز، یا 2 AB 60 کیلوهرتز + 1 AB 10 کیلوهرتز، یا 2 ABZ 60 کیلوهرتز + 1 AB فاز |
| برجسته کردن | کنترل کننده دو سرعت موتور بدون برس Pwm,کمپرسور منطق قابل برنامه ریزی,ماژول واحد کنترل سرعت موتور,Programmable Logic Compressor,Motor Speed Controller Unit Module |
||
توضیحات محصول
کمپرسور منطقی قابل برنامه ریزی 4 محور 8 محور Stepper Servo Driver Brushless Pwm دو محور کنترل کننده سرعت واحد ماژول
مدار کوتاه پورت ها:
COM (S/S) از PLC ورودی ترمینال متصل به
24V، و X ترمینال به منبع برق 0V متصل است، یعنی ورودی
يه سيگنال داره
سیستم دو سیم (اسپیچ کنترل مغناطیسی): قطب مثبت سوئیچ مغناطیسی است
به PLC X متصل شده و قطب منفی به 0V متصل شده است.
سیستم سه سیم (سینسور یا رمزگذاری تصویر): سوئیچ PLC
متصل به یک سنسور فوتو الکتریکی سه سیم یا رمزگذاری کننده، منبع تغذیه
از سنسور یا رمزگذاری به الکترود مثبت قدرت متصل است
منبع برق، و خط سیگنال به ترمینال X متصل می شود.
سنسورهای فتو الکتریکی نیاز به نوع NPN دارند (PNP نیاز به سفارشی سازی ویژه دارد).
سیم کشی خروجی دیجیتال PLC:
ترانزیستور: خروجی NPN است، COM به قطب منفی متصل است، و Y به قطب منفی متصل است.
قطب مثبت منبع برق با بار
رله: خروجی تماس مستقیم، COM می تواند به مثبت یا منفی متصل شود.
نمودار نشان می دهد نمودار مدار معادل از ماژول خروجی رله.
گروه ها. هر گروه از لحاظ الکتریکی جدا شده است. گروه های مختلف از تماس های خروجی به مدار های مختلف قدرت متصل می شوند.
پارامتر
|
نمايش |
ابعاد |
200*146*36 میلی متر |
|
|
اندازه برش |
192*138mm |
|
|
نوع |
7"TFT |
|
|
ویژگی |
صفحه لمسی مقاومت 60K رنگ، پشتیبانی از نمایش پرتره |
|
حافظه |
رم |
128MB |
|
|
ROM |
NOR Flash 128MB |
|
|
پردازنده |
دو هسته ای 1GHz |
|
I/O |
DI/DO |
حداکثر 24DI/20DO (حداکثر 16MR) |
|
|
سطح DI/DO |
ورودی: NPN منفعل، ترمینال عمومی جدا شده خروجی رله: تماس خشک به طور معمول باز |
|
|
نوع DO و بارگذاری |
MR: 2A/point، 5A/12 نقطه COM. |
|
|
I/O آنالوگ (اختیاری) |
حداکثر 12AI/8AO |
|
|
نوع AI (اختیاری) |
ترموپول E/E_/K/K_/S/S_/T/T_/J/J_ / PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ 0~20mA/ 4~20mA/ -5V~5V/ -10V~10V / مخلوط |
|
|
نوع AO (اختیاری) |
0 ~ 10V / 0 ~ 5V / 0 ~ 20mA / 4 ~ 20mA / مخلوط / -5 ~ 5V / -10 ~ 10V (2AO برای 1 ولتاژ منفی) |
|
عملکرد سرعت بالا |
شمارش سریع |
یک فاز 6 کانال 60KHz، یا 2 AB 60KHz + 1 AB 10KHz یا 2 ABZ 60KHz + 1 AB فاز 10KHz |
|
|
نبض با سرعت بالا |
8 کانال، Y0-Y3 100KHz است، Y4-Y7 10KHz است. شمارش با سرعت بالا + پالس با سرعت بالا < 480KHz |
|
ارتباط |
HMI |
پورت دانلود HMI نوع C (می تواند برنامه PLC را از طریق عملکرد نفوذ USB بارگیری کند) ، پورت RS232 |
|
|
|
1 RS485 (از RS232 پیش فرض تغییر کرده است) |
|
|
PLC |
1 TYPE-C، 1 RS232 (پورت برنامه) |
|
|
|
1 پورت RS485 یا 2 پورت RS485 COM (پورت RS485 در HMI و RS232 در PLC در دسترس نخواهد بود) |
|
|
|
پورت CAN (2.0A/B) ، پورت Ethernet، WIFI (به طور پیش فرض پورت RS232 را اشغال می کند) |
|
نرم افزار |
HMI |
آروم، آروم |
|
|
PLC |
سازگار با Mitsubishi GX Developer 8.86 وکار 2 |
قوانین نامگذاری
1. سريEX3G-80:EX3G-80سری
2HMI 43FH: 4.3inch 50FH: 5inch 70FH/70HD/70KFH: 7inch 100FH: 10inch
3ورودی و خروجی دیجیتال (DI/DO) 16: 8DI 8DO 24: 12DI 12DO 38: 20DI 18DO 44: 24DI 20DO 60: 30DI 30DO
4. نوع ماژول M: ماژول اصلی کنترل کننده جهانی
5خروجی دیجیتال (DO) نوع R: رله؛ T: trnasistor ((MOS tube) ؛ RT: هم رله و هم ترانزیستور
6ورودی آنالوگ (AD) 4 کانال برای 43FH / 50FH ، 12 برای 70FH / HD ، 16 برای 70KFH / 100FH
7خروجی آنالوگ (DA) 2 کانال برای 43FH / 50FH، 8 برای 70FH / 70HD / 70KFH / 100FH
8. AI نوع E: ترموپول E ((می تواند به عنوان نوع K T، S یا J پشتیبانی از دمای منفی سفارشی شود)
PT:PT100 PT1000:PT1000 ترمیستور NTC 10K، 50K، 100K A0: 0-20mA A4: 4-20mA V5: 0-5V
V: 0-10V V5_:-5V~5V V_:-10~10V (فقط 7 و 10 اینچ پشتیبانی V5_ و V_)
9نوع AO A0: 0-20mA A4: 4-20mA V5: 0-5V V: 0-10V V5_:-5V~5V
V_:-10~10V ((فقط 7 اینچ و 10 اینچ پشتیبانی ولتاژ منفی پوشش 2 کانال)
10. شمارش سرعت بالا C1 مرحله واحد، شمارش مرحله C2 AB، شمارش مرحله C3 ABZ؛
معمولاً از 6 مرحله ی تک مرحله ای 60KHz پشتیبانی می کند یا 2 AB (Z) 60KHz + 1 AB 10KHz
11. P0:10KHz پالس سرعت بالا;P:100KHz پالس سرعت بالا;به طور معمول 8 کانال,Y0-Y3 100KHz است,Y4-Y7 10KHz است;این شمارش سرعت بالا به علاوه پالس سرعت بالا باید با 480KHz باشد
12. com پورت اختیاری به پارامتر پایه نمودار 1 اشاره دارد
