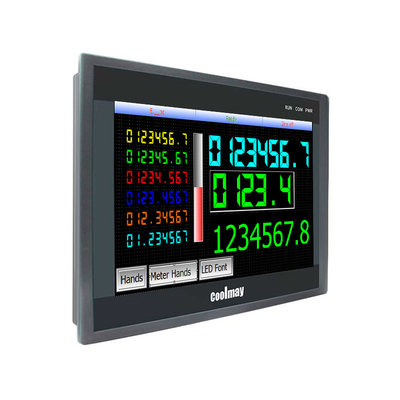

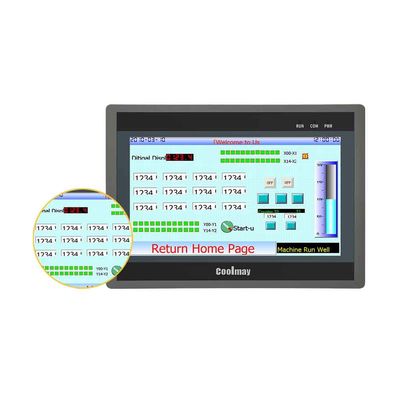

Coolmay 10.1 اینچ TFT HMI PLC Ethernet Port 128MB RAM PLC HMI همه در یک کنترل کننده

10.1 √TFT hmiPLCبا پورت Ethernet PLC HMI همه در یک کنترل کننده پانل

Coolmay HMI/PLC همه در یک ماشین به طور نوآورانه ادغام بالا از HMI و PLC سوئیچ، آنالوگ و درجه حرارت در سخت افزار را تحقق بخشیده است.می تواند در مواقع مختلف مورد استفاده قرار گیرد که نیاز به کنترل PLC بدون PLC خارجی و سایر ماژول های گسترش داردراه حل کنترل اتوماسیون صنعتی بسیار یکپارچه از ترمینال های قابل وصل استفاده می کند که جداسازی، نصب و نگهداری مشتریان ترمینال را بسیار آسان می کند.وقتي که خراب بشه ميتونه مستقيم تعويض بشه، به دست آوردن "هزینه سفر صفر" و نگهداری رایگان در محل.

توضیحات محصول HMI PLC همه در یک

ویژگی:

1ساختار

ساختار بسیار یکپارچه و جمع و جور، صرفه جویی در هزینه ها و صرفه جویی در فضا

2برنامه نویسی نرم افزار

HMI: نرم افزار برنامه نویسی CoolMay vcool HMI را اتخاذ می کند.

PLC: سازگار با Mitsubishi Works 2 / GX Developer 8.86.

3. ورودی

ورودی دیجیتال: حداکثر 30 کانال ورودی دیجیتال

ورودی آنالوگ: حداکثر 5 ورودی AD می تواند نصب شود.

اختیاری:ترموپل E/K/S/T/J/PT100/PT1000/NTC10K/NTC50K/NTC100K/ 0~10V/0~5V/0~20mA/4-20mA/ 5V~5V/-10V~10V یا نوع مخلوط و سایر مشخصات ویژه (ترموپل از دمای منفی پشتیبانی می کند).

4. ورودی شمارش با سرعت بالا

یک فاز 6 کانال 60KHz شمارش با سرعت بالا یا 2 کانال AB (Z) فاز 60KHz به علاوه 1 کانال AB فاز 10KHz.

5. تولید

خروجی دیجیتال: حداکثر 30 خروجی (Y0 ~ Y3 لوله های MOS هستند).

گزینه: رله ((MR) یا ترانزیستور ((MT) یا مخلوط ((MRT) ؛ خروجی رله: حداکثر بار 5A، خروجی ترانزیستور: حداکثر بار 500mA.

مقدار آنالوگ: حداکثر 2 خروجی DA می تواند نصب شود.

گزینه: 0 ~ 10V/0 ~ 5V/0 ~ 20mA / 4 ~ 20mA / مخلوط / 5 ~ 5V / 10 ~ 10V ((2DA برای ولتاژ 1 ناقص).

2. حافظه	رم	128MB
   	ROM	128MB
   	پردازنده	دو هسته ای 1GHz
   I/O	DI/DO	12DI/12DO یا 20DI/18DO یا 24DI/20DO یا 30DI/30DO
   		ورودی: NPN منفعل، ترمینال عمومی جدا شده خروجی ترانزیستور: سطح پایین NPN، COM به منفی متصل شود. خروجی رله: تماس خشک به طور معمول باز
   	نوع DO	رله (MR) یا ترانزیستور (MT) یا مخلوط (MRT) (خرید رله: حداکثر بار 5A / خروجی ترانزیستور: حداکثر بار 500mA)
   	I/O آنالوگ (اختیاری)	حداکثر 16AI/8AO
   	نوع AI (اختیاری)	نوع E/E_/K/K_/S/S_/T/T_/J/J_ ترموپول/ PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ -5V~5V/ -10V~10V/ 0~20mA/ 4~20mA/ مخلوط
   	نوع AO (اختیاری)	0 ~ 10V / 0 ~ 5V / 0 ~ 20mA / 4 ~ 20mA / مخلوط / -5 ~ 5V / -10 ~ 10V (2DA برای 1 ولتاژ منفی)
   عملکرد سرعت بالا	شمارش سریع	یک فاز 6 کانال 60KHz، یا 2 AB 60KHz + 1 AB 10KHz یا 2 ABZ 60KHz + 1 AB فاز 10KHz
   	نبض با سرعت بالا	8 کانال، Y0-Y3 100KHz است، Y4-Y7 10KHz است. شمارش با سرعت بالا + پالس با سرعت بالا < 480KHz

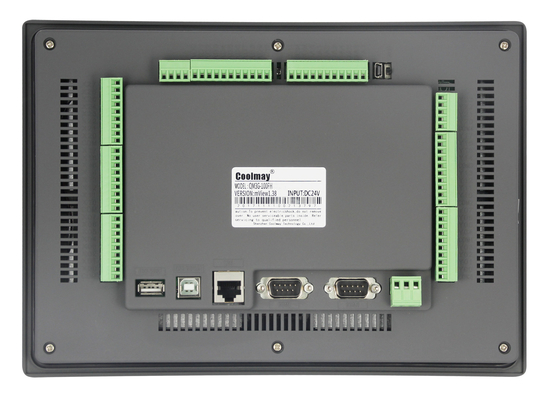

   ارتباط	HMI	1 پورت دانلود HMI، 1 پورت USB 2.0
   		1 پورت RS485 یا 1 RS232 پورت اترنت (نمی تواند با پورت اترنت PLC همبستگی داشته باشد)
   	PLC	1 پورت USB مینی نوع B، 1 پورت Rs232 (پورت برنامه، همچنین می تواند به عنوان پورت COM استفاده شود)
   		1 Rs485 یا 2 Rs485 پورت COM (یکی از پورتهای پیش فرض Rs232 تغییر می کند) ، CAN (2.0A / B) ، پورت اترنت (می تواند با پورت HMI Ethernet وجود نداشته باشد) ، WIFI (به طور پیش فرض Rs232 را اشغال می کند)
   نرم افزار	HMI	.خيلي خوب
   	PLC	سازگار با Mitsubishi GX Developer8.86 وکار 2
