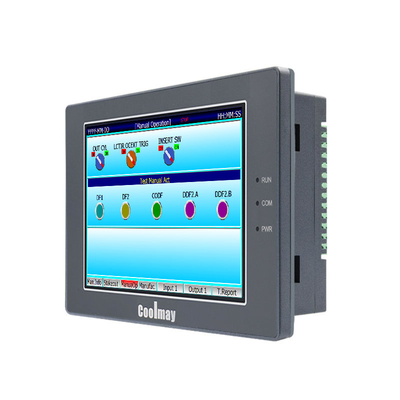

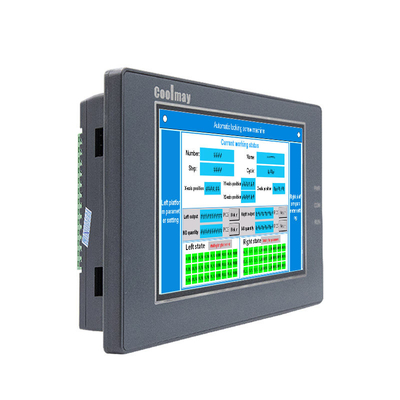

کنترل اتوماسیون Coolmay PLC HMI 275*194*36mm TFT 10.1 اینچی با پنل HMI PLC یکپارچه

کنترل اتوماسیون PLC 275*194*36mm hmi 10.1 اینچی TFT با پنل PLC HMI یکپارچه

دستگاه All-in-one Coolmay HMI/PLC به طور خلاقانه به ادغام بالای سوئیچ HMI و PLC، آنالوگ و دما در سخت افزار پی برده است.می توان از آن در موارد مختلف استفاده کرد که نیاز به کنترل PLC بدون PLC خارجی و سایر ماژول های توسعه دارند.راه حل کنترل اتوماسیون صنعتی بسیار یکپارچه از پایانه های قابل اتصال استفاده می کند که جداسازی، نصب و نگهداری مشتریان پایانه را تا حد زیادی تسهیل می کند.در صورت خرابی می توان آن را مستقیماً تعویض کرد و به "هزینه سفر صفر" و تعمیر و نگهداری رایگان در محل دست یافت.

توضیحات محصول HMI PLC ALL IN ONE

ویژگی:

1. ساختار

ساختار بسیار یکپارچه، فشرده، صرفه جویی در هزینه و صرفه جویی در فضا.

2. نرم افزار برنامه نویسی

HMI: از نرم افزار برنامه نویسی صفحه لمسی CoolMayHMI استفاده می کند.

PLC: سازگار با Mitsubishi Works 2/GX Developer 8.86.

3. ورودی

ورودی دیجیتال: حداکثر 30 کانال ورودی دیجیتال.

ورودی آنالوگ: حداکثر 5 ورودی AD را می توان نصب کرد.

اختیاری: ترموکوپل E/K/S/T/J/PT100/PT1000/NTC10K/NTC50K/NTC100K/ 0~10V/0~5V/0~20mA/4-20mA/ 5V~5V/-10V~10V یا نوع مخلوط و سایر مشخصات ویژه (ترموکوپل از دمای منفی پشتیبانی می کند).

4. ورودی شمارش با سرعت بالا

6 کانال تک فاز 60 کیلوهرتز شمارش پرسرعت یا 2 کانال AB (Z) فاز 60 کیلوهرتز به اضافه 1 کانال AB فاز 10 کیلوهرتز.

5. خروجی

خروجی دیجیتال: حداکثر 30 خروجی (Y0~Y3 لوله های MOS هستند).

گزینه: رله (MR) یا ترانزیستور (MT) یا مخلوط (MRT)؛خروجی رله: حداکثر بار 5 آمپر، خروجی ترانزیستور: حداکثر بار 500 میلی آمپر.

مقدار آنالوگ: حداکثر 2 خروجی DA قابل نصب است.

گزینه: 0~10V/0~5V/0~20mA/4~20mA/مخلوط/-5~5V/-10~10V (2DA برای 1 منهای ولتاژ).

1.

2. حافظه	رم	128 مگابایت
   	رام	128 مگابایت
   	CPU	CORTEX A8 720MHz-1GHz
   I/O	DI/DO	12DI/12DO یا 20DI/18DO یا 24DI/20DO یا 30DI/30DO
   		ورودی: NPN غیرفعال، ترمینال عمومی ایزوله شده است خروجی ترانزیستور: NPN سطح پایین، اتصال COM به منفی. خروجی رله: معمولاً تماس خشک باز است
   	DO تایپ کنید	رله (MR) یا ترانزیستور (MT) یا مخلوط (MRT) (خروجی رله: حداکثر بار 5 آمپر / خروجی ترانزیستور: حداکثر بار 500 میلی آمپر)
   	ورودی/خروجی آنالوگ (اختیاری)	حداکثر 16AI/8AO
   	نوع هوش مصنوعی (اختیاری)	نوع E/E_/K/K_/S/S_/T/T_/J/J_ ترموکوپل/ PT100/ PT1000/ NTC10K/ NTC50K/ NTC100K/ 0~10V/ 0~5V/ -5V~5V/ -10V~10V/ 0 ~ 20 میلی آمپر / 4 ~ 20 میلی آمپر / مخلوط
   	نوع AO (اختیاری)	0 ~ 10 ولت / 0 ~ 5 ولت / 0 ~ 20 میلی آمپر / 4 ~ 20 میلی آمپر / مخلوط / -5~5V/ -10~10V (2DA برای ولتاژ 1 منهای)
   عملکرد با سرعت بالا	شمارش با سرعت بالا	6 کانال تک فاز 60 کیلوهرتز، یا 2 AB 60 کیلوهرتز + 1 AB 10 کیلوهرتز، یا 2 ABZ 60KHz + 1 AB فاز 10 KHz
   	پالس با سرعت بالا	8 کانال، Y0-Y3 100KHz، Y4-Y7 10KHz است. شمارش پرسرعت + پالس پرسرعت <480 کیلوهرتز
   ارتباط	HMI	1 پورت دانلود HMI، 1 پورت USB 2.0
   		1 پورت RS485 یا 1RS232 پورت اترنت (نمی توان با پورت اترنت PLC همزیستی کرد)
   	PLC	1 پورت USB نوع B، 1 پورت Rs232 (پورت برنامه، همچنین می تواند به عنوان پورت COM استفاده شود)
   		1 درگاه COM 485 یا 2 Rs485 (یکی از درگاه پیش‌فرض Rs232 تغییر کرده است)، CAN (2.0A/B)، پورت اترنت (نمی‌تواند با درگاه اترنت HMI همزیست شود)، WIFI (Rs232 پیش‌فرض را اشغال می‌کند)
   نرم افزار	HMI	نرم افزار برنامه نویسی CoolMayHMI HMI
   	PLC	سازگار با Mitsubishi GX Developer8.86 وآثار 2
